Wärmemengenzähler Anschlussset 90° DN15 für Heizkreisverteiler

Name: Wärmemengenzähler Anschlussset 90° DN15 für Heizkreisverteiler
Brand: MC Therm
SKU: 70-020-001
Price: 63.82 EUR
Availability: InStock
Rating: 5.0 (4 reviews)

Das Wärmemengenzähler Anschlussset 90° ist der vollständige Einbausatz für einen Wärmemengenzähler DN 15 am Heizkreisverteiler der Fußbodenheizung. Im Set st...

★★★★★

5.0 4 Bewertungen | 〜 3 Personen sehen dieses Produkt gerade an

€63,82

Inkl. 19% MwSt. · Paketversand frei ab 100 €· AFBETALING MOGELIJK

Bis zu 10 % sparen, wenn du ein Komplettset kaufst Jetzt im Konfigurator zusammenstellen

→

Auf Lager

Nog 12 sets beschikbaar

Levering uiterlijk

✓Passt an jeden Heizkreisverteiler mit 1" Anschluss

✓Für Wärmemengenzähler DN 15, 1/2", Baulänge 110 mm

✓2 Kugelhähne mit Fühleranschluss M10×1 nach EN 1434

✓Messing CW 617 N vernickelt, PN 25, bis 150 °C

Paketversand frei ab 100 €

5 jaar garantie op leiding & systeem

30 dagen retour zonder risico

Technisch advies Ma–Vr · 8–17 uur

Zahlung

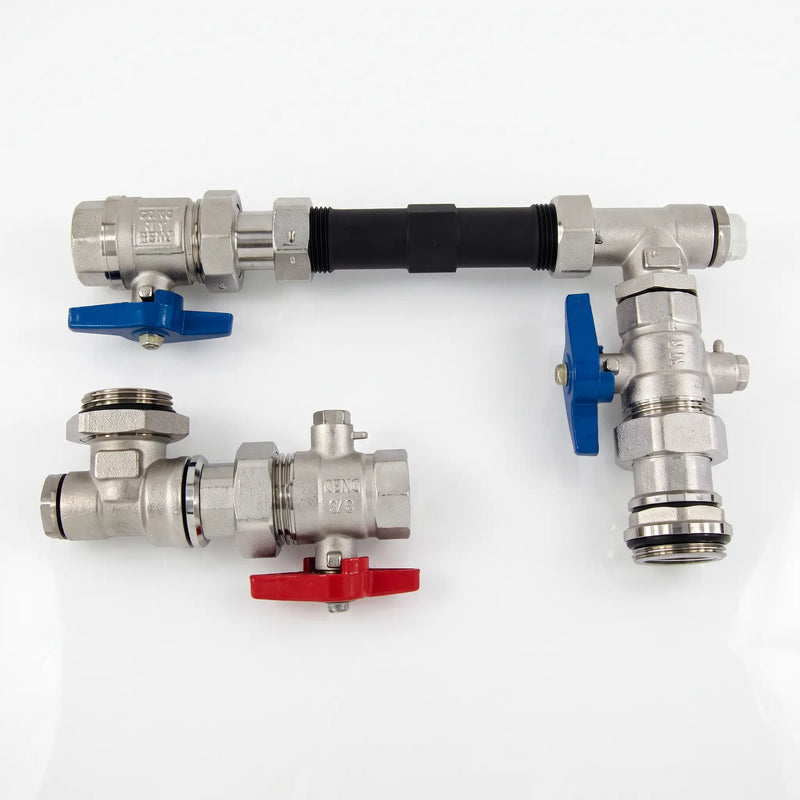

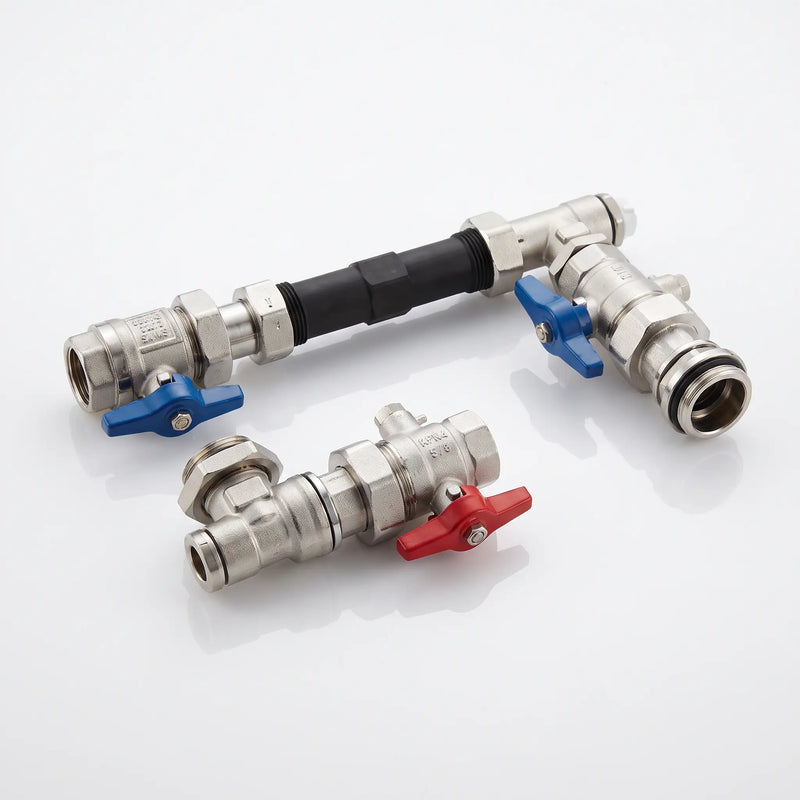

Das Wärmemengenzähler Anschlussset 90° ist der vollständige Einbausatz für einen Wärmemengenzähler DN 15 am Heizkreisverteiler der Fußbodenheizung. Im Set stecken zwei Kugelhähne mit Messfühleranschluss M10×1 in rot und blau, ein Absperrkugelhahn, zwei T-Stücke mit 1/2" Abgang für den Zähler, Verschraubungen, ein Reduziernippel, zwei Heizungsstopfen und ein Distanzrohr. Zusammen 13 Teile.

Im Betrieb sitzt das Set zwischen Heizungsleitung und Verteiler. Die beiden Hähne mit Fühlerbohrung sperren Vor- und Rücklauf ab und nehmen gleichzeitig die direkt eintauchenden Temperaturfühler nach DIN EN 1434 auf. Der Zähler kommt in den 1/2" Abgang. Ist noch kein Zähler montiert oder geht er zur Eichung, übernimmt das Distanzrohr dessen Einbaulänge von 110 mm und die Heizung läuft weiter.

Die Eck-Ausführung lenkt den Zähler um 90° aus der Verteilerachse und braucht dadurch weniger Einbautiefe als eine gerade Variante. Alle Verteileranschlüsse sind 1" ausgeführt und passen an die MC Therm Heizkreisverteiler mit Topmeter wie an die Ausführung mit automatischem Entlüfter.

Nicht enthalten ist der Wärmemengenzähler selbst, weil er geeicht und auf den Durchfluss der Anlage abgestimmt sein muss. Passend sind alle Zähler mit 1/2" Anschluss und 110 mm Baulänge, üblich sind 0,6 bis 1,5 m³/h. Die Temperaturfühler gehören zum Zähler.

1× MS-Kugelhahn mit Fühleranschluss M10×1, roter Griff (Vorlauf), G3/4"×G1"

1× MS-Kugelhahn mit Fühleranschluss M10×1, blauer Griff (Rücklauf), G3/4"×G1"

1× MS-Kugelhahn blau, IG G3/4"×AG G1", Baulänge 50 mm

1× MS-T-Stück IG G3/4"×AG G1"×IG G1/2"

1× MS-T-Stück IG G3/4"×AG G3/4"×IG G1/2"

1× MS-Verschraubung IG G1"×IG G3/4"

1× MS-Reduziernippel IG G3/4"×AG G1"

2× Verschraubung G3/4"×G1"

1× Distanzrohr 3/4" aus PA 6 GF, schwarz, Baulänge 110 mm

1× Heizungsstopfen G1/2"

1× Heizungsstopfen 1/2"

Mengen inklusive Verschnitt, bezogen auf die gewählte Fläche.

Technische Daten

Lieferumfang

13 Teile für Vor- und Rücklauf

Bauform

Eck 90°

Baulänge Wärmemengenzähler

110 mm

Zähler-Anschluss

1/2" (G 1/2 IG)

Verteiler-Anschluss

1" – passend zu allen MC Therm Verteilern

Fühleranschluss

2× M10×1, Typ DS nach DIN EN 1434

Material

Messing CW 617 N, vernickelt

Kugeldurchgang

19 mm, Kugeldichtung PTFE

Druckstufe

PN 25

Temperaturbereich

−20 °C bis +150 °C

Lieferumfang

1× MS-Kugelhahn mit Fühleranschluss M10×1, roter Griff (Vorlauf), G3/4"×G1"
1× MS-Kugelhahn mit Fühleranschluss M10×1, blauer Griff (Rücklauf), G3/4"×G1"
1× MS-Kugelhahn blau, IG G3/4"×AG G1", Baulänge 50 mm
1× MS-T-Stück IG G3/4"×AG G1"×IG G1/2"
1× MS-T-Stück IG G3/4"×AG G3/4"×IG G1/2"
1× MS-Verschraubung IG G1"×IG G3/4"
1× MS-Reduziernippel IG G3/4"×AG G1"
2× Verschraubung G3/4"×G1"
1× Distanzrohr 3/4" aus PA 6 GF, schwarz, Baulänge 110 mm
1× Heizungsstopfen G1/2"
1× Heizungsstopfen 1/2"

★★★★★

Verifiziert

"Habe das Set in einen Unterputzschrank mit knapp 110 mm Tiefe gebaut. Mit der Eck Variante ging das gerade auf, bei einer geraden hätte die Tür nicht mehr zugemacht."

Jan Rösler14.07.2026

★★★★★

Verifiziert

"Alles vernickelt und sauber verarbeitet, die Flachdichtungen lagen bei. Für den Fühler musste ich am roten Hahn erst den Stopfen herausdrehen, das war in zwei Minuten erledigt."

Katrin Seidel29.08.2026

★★★★★

Verifiziert

"Passte direkt auf den 1 Zoll Anschluss meines Verteilers, kein Adapter nötig. Das Distanzrohr habe ich erst drin gelassen, weil der Zähler noch nicht geliefert war."

Mehmet Yildiz03.06.2026

★★★★★

Verifiziert

"Für die Abrechnung im Zweifamilienhaus gebraucht. Der Heizungsbauer musste nichts nachkaufen, es war wirklich alles dabei."

Thomas Kleff12.09.2026

Verzending

Paketversand 4,99 € · ab 100 € versandkostenfrei

Über 10 kg Versandgewicht 9,99 €

Lieferzeit 3–5 Werktage · Sendungsverfolgung per E-Mail

Garantie

5 Jahre Garantie auf Material und Dichtheit

Fühleranschlüsse nach DIN EN 1434

30 Tage Rückgaberecht ohne Angabe von Gründen

Messing CW 617 N nach DIN 50930-6

Wofür brauche ich ein Wärmemengenzähler Anschlussset?

Das Wärmemengenzähler Anschlussset schafft den Einbauplatz für einen Zähler zwischen Heizungsleitung und Heizkreisverteiler. Es bringt die Absperrhähne, die T-Stücke mit 1/2" Abgang und die Verschraubungen mit, die der Zähler zum Einbau braucht. Ohne das Set müsstest du dreizehn Einzelteile passend zusammenstellen.

Welcher Wärmemengenzähler passt in dieses Set?

Es passen alle Wärmemengenzähler mit 1/2" Anschlussgewinde und einer Baulänge von 110 mm, also die gängige Bauform für DN 15. Typischer Nenndurchfluss ist 0,6 bis 1,5 m³/h, was für Fußbodenheizkreise einer Wohneinheit ausreicht. Der Zähler selbst ist nicht im Set enthalten, weil er geeicht sein muss.

Passt das Set an meinen Heizkreisverteiler?

Alle Verteileranschlüsse des Sets sind 1" ausgeführt. Es passt damit an die MC Therm Heizkreisverteiler mit Topmeter und an die Ausführung mit automatischem Entlüfter, beide haben 1" Innengewinde an Vor- und Rücklauf. Bei Verteilern anderer Hersteller den Anschluss vor dem Kauf prüfen.

Wo wird der Wärmemengenzähler eingebaut, im Vorlauf oder im Rücklauf?

Üblich ist der Einbau im Rücklauf, weil der Zähler dort niedrigeren Temperaturen ausgesetzt ist und länger hält. Das Set liefert beide Hähne mit Fühlerbohrung, rot für den Vorlauf und blau für den Rücklauf, sodass das Temperaturpaar vollständig erfasst wird. Die Einbaurichtung des Zählers gibt der Pfeil auf dem Gehäuse vor.

Kann ich das Set nachträglich einbauen?

Ja. Dazu wird die Anlage im betreffenden Abschnitt abgesperrt und entleert, danach kommt das Set zwischen Verteiler und Heizungsleitung. Rechne mit einer Stunde Arbeit je Verteiler. Wenn der Zähler später nachgerüstet wird, bleibt das Distanzrohr an seiner Stelle und die Heizung läuft normal weiter.
