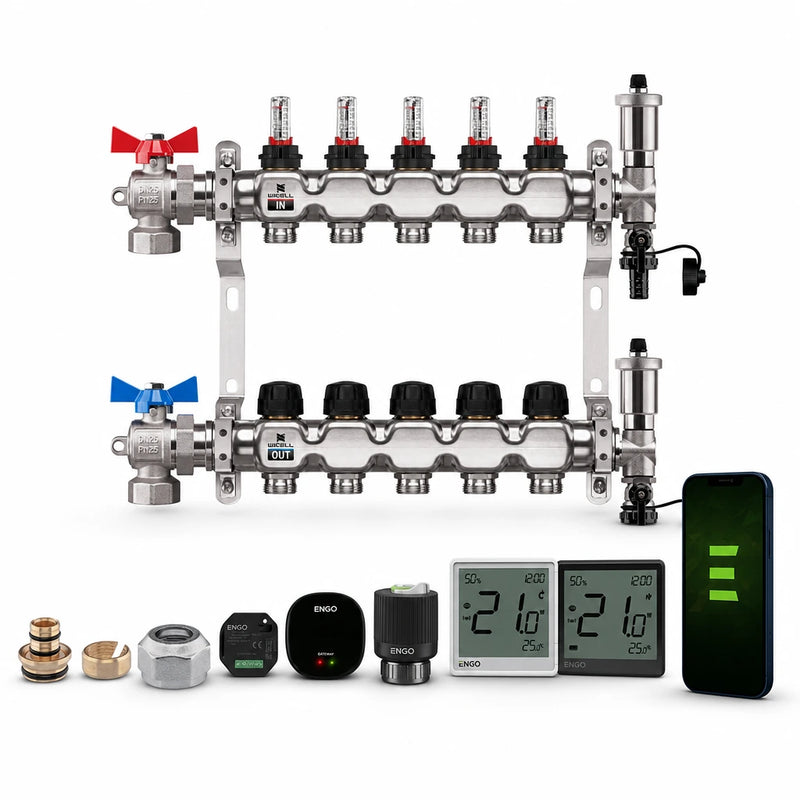

Heizkreisverteilerset konfigurierbar | Fußbodenheizung Set-Rabatt
Das MC Therm Heizkreisverteilerset ist eine konfigurierbare Komplettlösung für Fußbodenheizungen. Anzahl der Heizkreise und Komponenten lassen sich flexibel ...
Technische Daten
Abmessungen & Gewichte
| Heizkreise | Gesamtbreite | Höhe | Gewicht | empf. Schrankbreite |
|---|---|---|---|---|
| 2 | 265 mm | 390 mm | 2,43 kg | 345 mm |
| 3 | 315 mm | 390 mm | 2,78 kg | 395 mm |
| 4 | 365 mm | 390 mm | 3,14 kg | 445 mm |
| 5 | 415 mm | 390 mm | 3,50 kg | 495 mm |
| 6 | 465 mm | 390 mm | 3,85 kg | 545 mm |
| 7 | 515 mm | 390 mm | 4,19 kg | 595 mm |
| 8 | 565 mm | 390 mm | 4,58 kg | 645 mm |
| 9 | 615 mm | 390 mm | 4,93 kg | 695 mm |
| 10 | 665 mm | 390 mm | 5,27 kg | 745 mm |
| 11 | 715 mm | 390 mm | 5,62 kg | 795 mm |
| 12 | 765 mm | 390 mm | 5,98 kg | 845 mm |
Gesamtbreite inkl. Endstück (35 mm) und Kugelhahn-Anschluss-Set (80 mm). Die empfohlene Schrankbreite enthält zusätzlich 80 mm Montagespiel (40 mm je Seite). Katalogreferenz 01.03211xx.
| Heizkreise | Gesamtbreite | Höhe | Gewicht | empf. Schrankbreite |
|---|---|---|---|---|
| 2 | 265 mm | 390 mm | 2,54 kg | 345 mm |
| 3 | 315 mm | 390 mm | 2,89 kg | 395 mm |
| 4 | 365 mm | 390 mm | 3,25 kg | 445 mm |
| 5 | 415 mm | 390 mm | 3,61 kg | 495 mm |
| 6 | 465 mm | 390 mm | 3,96 kg | 545 mm |
| 7 | 515 mm | 390 mm | 4,30 kg | 595 mm |
| 8 | 565 mm | 390 mm | 4,68 kg | 645 mm |
| 9 | 615 mm | 390 mm | 5,04 kg | 695 mm |
| 10 | 665 mm | 390 mm | 5,38 kg | 745 mm |
| 11 | 715 mm | 390 mm | 5,73 kg | 795 mm |
| 12 | 765 mm | 390 mm | 6,09 kg | 845 mm |
Gesamtbreite inkl. Endstück (35 mm) und Kugelhahn-Anschluss-Set (80 mm). Die empfohlene Schrankbreite enthält zusätzlich 80 mm Montagespiel (40 mm je Seite). Katalogreferenz 01.03212xx.
| Heizkreise | Gesamtbreite | Höhe | Gewicht | empf. Schrankbreite |
|---|---|---|---|---|
| 2 | 270 mm | 410 mm | 2,62 kg | 350 mm |
| 3 | 320 mm | 410 mm | 2,98 kg | 400 mm |
| 4 | 370 mm | 410 mm | 3,33 kg | 450 mm |
| 5 | 420 mm | 410 mm | 3,69 kg | 500 mm |
| 6 | 470 mm | 410 mm | 4,05 kg | 550 mm |
| 7 | 520 mm | 410 mm | 4,38 kg | 600 mm |
| 8 | 570 mm | 410 mm | 4,77 kg | 650 mm |
| 9 | 620 mm | 410 mm | 5,13 kg | 700 mm |
| 10 | 670 mm | 410 mm | 5,46 kg | 750 mm |
| 11 | 720 mm | 410 mm | 5,82 kg | 800 mm |
| 12 | 770 mm | 410 mm | 6,17 kg | 850 mm |
Gesamtbreite inkl. Endstück (40 mm) und Kugelhahn-Anschluss-Set (80 mm). Die empfohlene Schrankbreite enthält zusätzlich 80 mm Montagespiel (40 mm je Seite). Katalogreferenz 01.03207xx.
| Heizkreise | Gesamtbreite | Höhe | Gewicht | empf. Schrankbreite |
|---|---|---|---|---|
| 2 | 270 mm | 410 mm | 2,73 kg | 350 mm |
| 3 | 320 mm | 410 mm | 3,08 kg | 400 mm |
| 4 | 370 mm | 410 mm | 3,44 kg | 450 mm |
| 5 | 420 mm | 410 mm | 3,80 kg | 500 mm |
| 6 | 470 mm | 410 mm | 4,15 kg | 550 mm |
| 7 | 520 mm | 410 mm | 4,49 kg | 600 mm |
| 8 | 570 mm | 410 mm | 4,88 kg | 650 mm |
| 9 | 620 mm | 410 mm | 5,24 kg | 700 mm |
| 10 | 670 mm | 410 mm | 5,57 kg | 750 mm |
| 11 | 720 mm | 410 mm | 5,92 kg | 800 mm |
| 12 | 770 mm | 410 mm | 6,28 kg | 850 mm |
Gesamtbreite inkl. Endstück (40 mm) und Kugelhahn-Anschluss-Set (80 mm). Die empfohlene Schrankbreite enthält zusätzlich 80 mm Montagespiel (40 mm je Seite). Katalogreferenz 01.03208xx.
| Netzanzahl | Breite | Höhe | Tiefe |
|---|---|---|---|
| bis 2 | 385 mm | 580 mm | 110 mm |
| bis 4 | 485 mm | 580 mm | 110 mm |
| bis 6 | 615 mm | 580 mm | 110 mm |
| bis 8 | 760 mm | 580 mm | 110 mm |
| bis 10 | 845 mm | 580 mm | 110 mm |
| bis 12 | 1015 mm | 580 mm | 110 mm |
| bis 16 | 1130 mm | 580 mm | 110 mm |
Die Netzanzahl berücksichtigt Verteiler, Kugelhahn-Anschluss-Set und Montagespiel. Bei Regelklemmleiste im Schrank die nächstgrößere Breite wählen.
| Netzanzahl | Breite | Höhe | Tiefe |
|---|---|---|---|
| bis 2 | 335 mm | 575–665 mm | 110–175 mm |
| bis 4 | 435 mm | 575–665 mm | 110–175 mm |
| bis 6 | 565 mm | 575–665 mm | 110–175 mm |
| bis 8 | 715 mm | 575–665 mm | 110–175 mm |
| bis 10 | 795 mm | 575–665 mm | 110–175 mm |
| bis 12 | 965 mm | 575–665 mm | 110–175 mm |
| bis 16 | 1130 mm | 575–665 mm | 110–175 mm |
Die Netzanzahl berücksichtigt Verteiler, Kugelhahn-Anschluss-Set und Montagespiel. Bei Regelklemmleiste im Schrank die nächstgrößere Breite wählen.
Versand
Garantie
Was ist der Unterschied zum anderen Heizkreisverteilerset?
Wie wähle ich die richtige Kreisanzahl?
Was ist im Set nicht enthalten?
Deine Vorteile auf einen Blick
Set-Rabatt spart Kosten – alle Komponenten günstiger im Bundle als einzeln
Alle Teile perfekt aufeinander abgestimmt – keine Kompatibilitätsprobleme
Von 2 bis 12 Kreisen konfigurierbar – für Einfamilienhaus bis Mehrfamilienhaus
Hydraulisch und elektrisch vollständig – sofort nach Lieferung installierbar
Anwendungsbereiche
Persönliche Beratung
Unser Team berät dich kostenlos – per Telefon, E-Mail oder direkt im Chat. Wir helfen dir bei der Systemauswahl, Mengenberechnung und Planung.
