Ardus EPS meander element

Montage- und Verlegeanleitung

Gipsfaser-Trockenbausystem 22 mm · Mäander- & Kreiselement

01 · Vorbereitung (alle Varianten)

Untergrund

• Tragfähig, trocken, eben und vollflächig aufliegend – er darf weder nachgeben noch federn. Holzbalkendecken prüfen, lose Dielen nachschrauben.
• Niveauausgleich (fermacell™): Boden-Nivelliermasse 0–20 mm, Ausgleichsschüttung 10–60 mm (AWB 1 bis 100 mm), Gebundene Schüttung T ab 10 mm, Gebundene Schüttung ab 30 mm.
• Direkt auf Ausgleichsschüttung immer eine lose verlegte 10 mm fermacell-Platte als Lastverteilschicht anordnen. Gleiches gilt bei Mineralwolle-/Holzfaserdämmung (nur AWB 1).
• Massivdecken mit Restfeuchte bzw. erdberührte Bauteile: PE-Folie 0,2 mm, Stöße ≥ 20 cm überlappt, am Rand bis Fertigfußbodenhöhe hochziehen. Fehlende Abdichtung nach DIN 18533 herstellen.

Verarbeitungsbedingungen

• Putzarbeiten abgeschlossen und ausgetrocknet.
• Relative Luftfeuchte ≤ 70 %, Raumtemperatur ≥ +5 °C, Kleber ≥ +10 °C.
• Platten vorher dem Raumklima anpassen; 24 h vor, während und 24 h nach der Verlegung keine wesentliche Klimaänderung. Keine Gasbrenner (Tauwassergefahr).

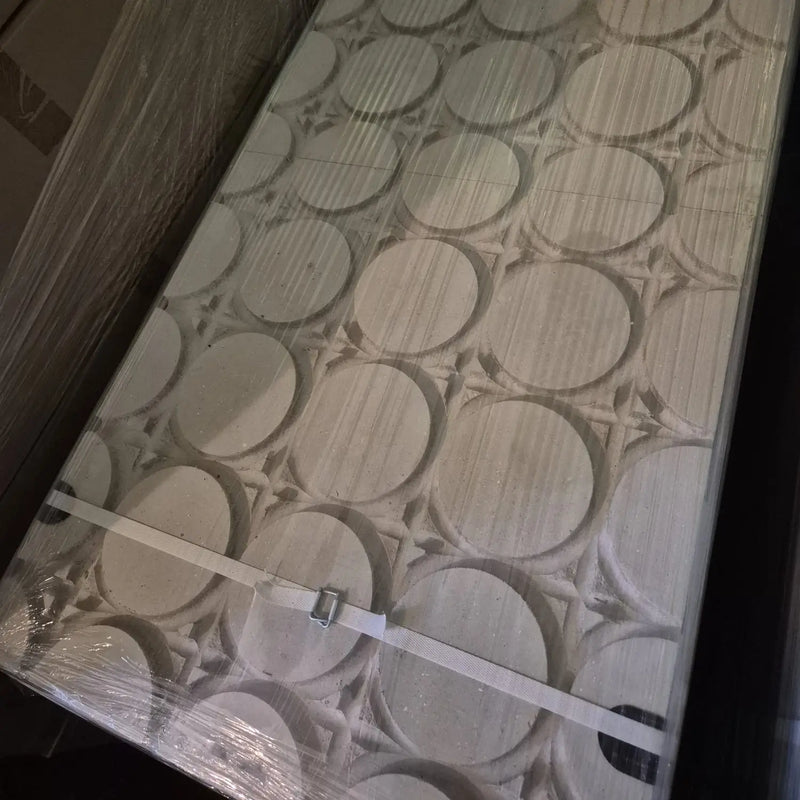

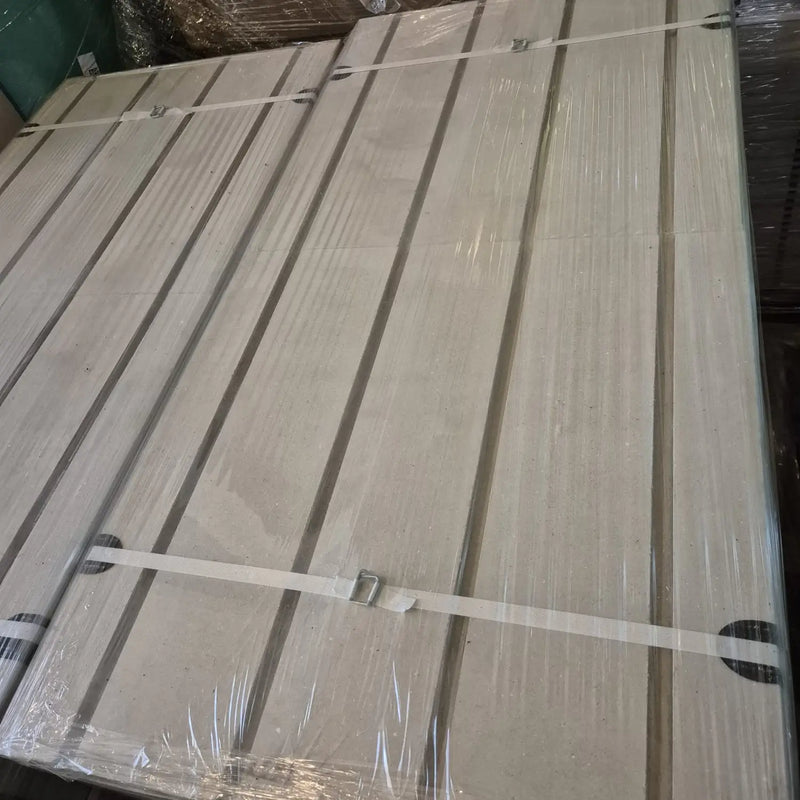

• Platten flach auf ebener Unterlage und trocken lagern – Hochkantlagerung verformt die Platten.

Planung der Heizkreise

• Verlegeplan und Heizkreisaufteilung vorab mit dem Heizungsplaner festlegen (Heizlast nach DIN EN 12831, Auslegung nach DIN EN 1264).
• Heizkreislänge mit 16-mm-Rohr max. 100 m; bei Vollbelegung (VA 150 mm, ca. 6,7 m Rohr/m²) entspricht das ca. 14 m² je Heizkreis.

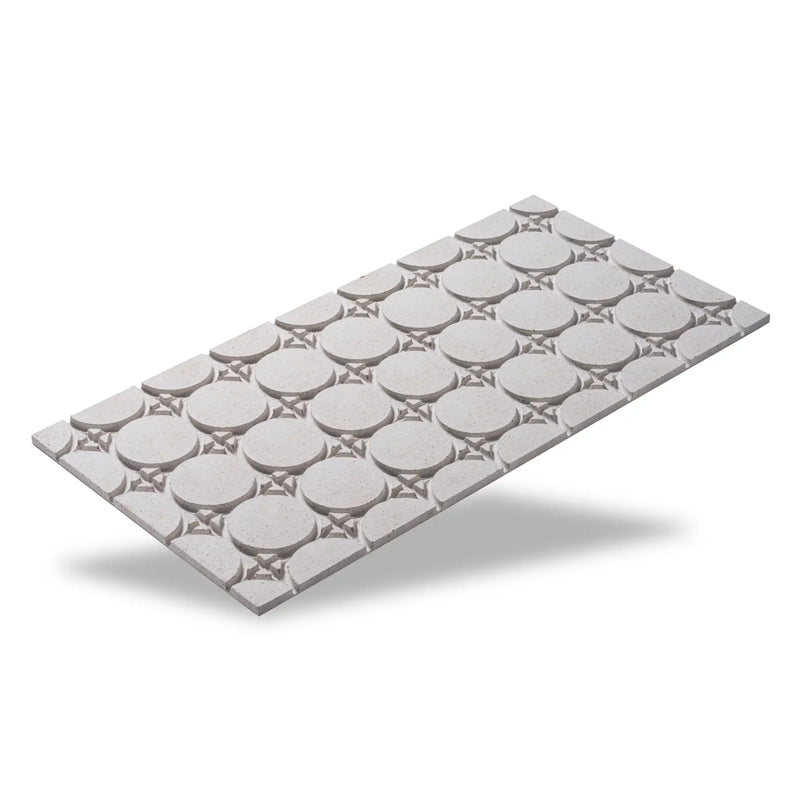

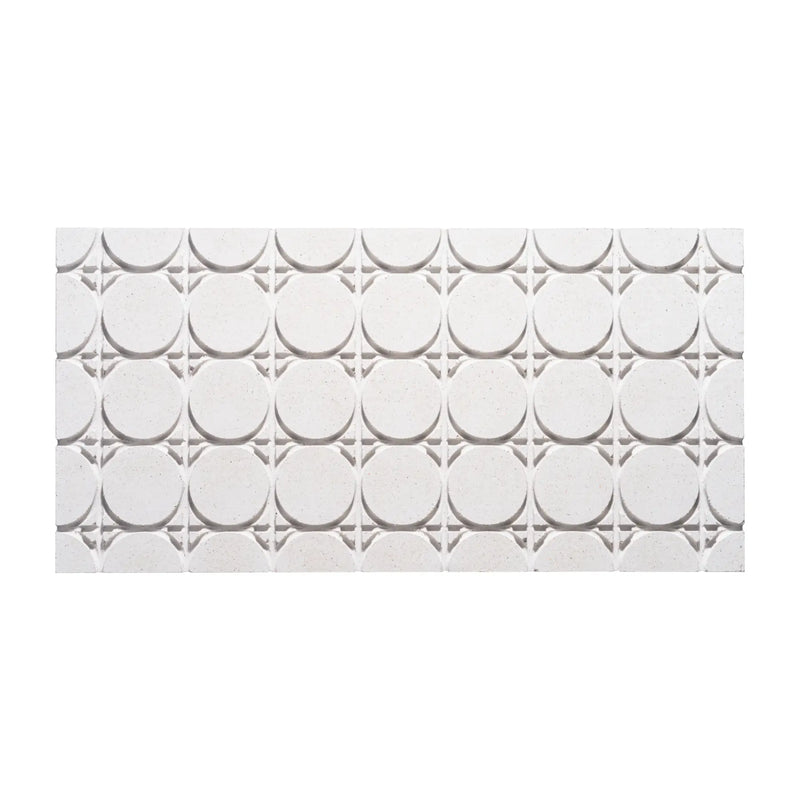

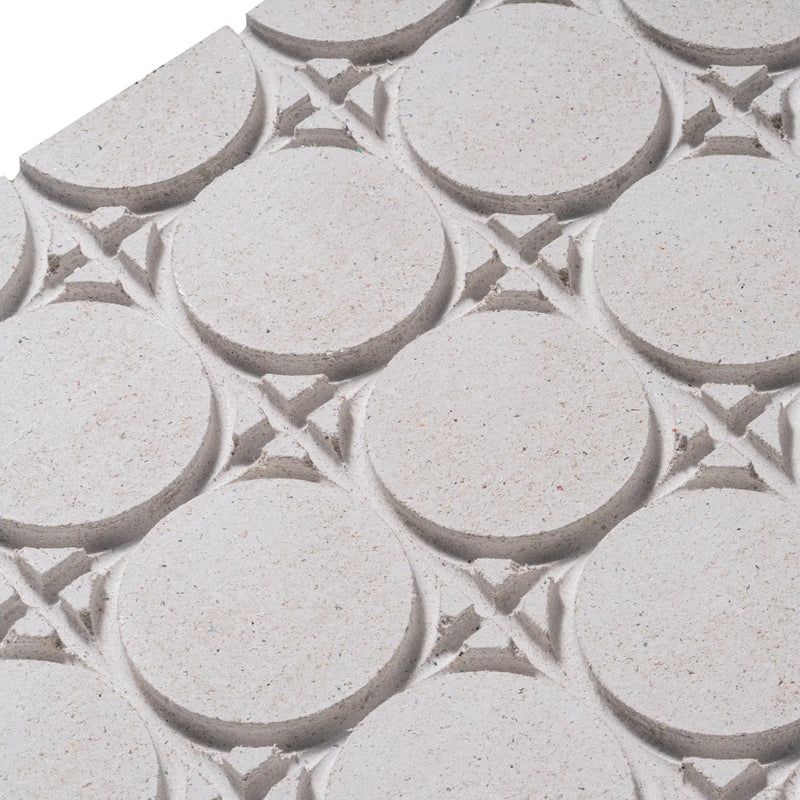

• Mäanderelemente in der Fläche, Kreiselemente an Wenden, Türdurchgängen, Rohrzusammenführungen und vor dem Verteiler einplanen. Verschnitt 5–10 %.

Randdämmstreifen & Zuschnitt

• Alle angrenzenden Bauteile (Wände, Stützen, Rohre) mit fermacell™ Randdämmstreifen vollständig entkoppeln – inklusive Bodenbelag. Streifen beim Verlegen nicht komprimieren.
• Bei Brandschutzanforderungen Mineralwolle-Randstreifen (Schmelzpunkt ≥ 1000 °C).
• Überstand erst nach Belagsverlegung und Verfugung abschneiden.
• Zuschnitt mit Handkreis- bzw. Tauchsäge (Hartmetallblatt, wenig Zähne, niedrige Drehzahl, Absaugung); Ausschnitte mit Stichsäge oder Dosenbohrer, Nachfräsen mit Nutfräser Ø 16 mm.
• Raum in beiden Richtungen ausmessen, Verlegung an der längsten Wand bzw. in der hinteren linken Ecke beginnen, erste Reihe mit Schnurschlag ausrichten.

02 · Variante 1 – mit oberseitiger fermacell-Abdeckplatte

1MC Therm Elemente verlegen

Mäander- und Kreiselemente lose, stumpf gestoßen und ohne Fugenverklebung auf den vorbereiteten Untergrund legen. Fugenversatz ist nicht nötig – den Verbund stellt die Abdecklage her. Nutverlauf von Platte zu Platte exakt fluchtend ausrichten.

2Heizrohr einlegen

16-mm-Rohr gemäß Verlegeplan in die Nuten drücken; es wird von der Fräsung gehalten und braucht keine weitere Befestigung. Rohre nicht knicken, Mindestbiegeradius des Rohrherstellers beachten.

3Druckprobe

Heizkreise füllen, entlüften und unter Wasserdruck setzen; Dichtheit prüfen und protokollieren. Der Druck bleibt während der weiteren Arbeiten anstehen.

4Befestigungspunkte markieren

Rohrverlauf auf Wand oder Randstreifen anzeichnen und die Achsen zwischen den Nuten (Raster 150 mm) auf die Abdeckplatte übertragen. An Rohransammlungen und Füllstücken nicht schrauben, sondern mit gleichmäßiger Beschwerung > 40 kg/m² verkleben.

5Kleber auftragen

fermacell™ Estrich-Kleber: zuerst eine ca. 5 mm breite Raupe entlang aller Stoßfugen der MC Therm Elemente, dann zwischen jeder Nut eine doppelte Raupe. Für die Stoßfuge der Abdeckplatte die erste Raupe max. 10 mm vom Rand der zuvor verlegten Platte setzen. Verbrauch ca. 200 g/m².

6fermacell-Platte auflegen

Dicke nach Lastklasse (10 / 12,5 / 15 mm) im schleppenden Verband, Fugenversatz zu den MC Therm Fugen ≥ 150 mm. Plattenstöße nie direkt über einer parallel laufenden Nut oder einer Elementfuge.

7Fixieren

Sofort mit fermacell™ Schnellbauschrauben 3,9 × 30 (bzw. 3,9 × 22) oder Spreizklammern 18–23 mm im Raster ca. 150 × 250 mm anpressen, ca. 30 Stk./m². Nur auf den markierten Stegen – Heizrohre dürfen nicht verletzt werden.

8Aushärten lassen

Ausgetretenen Kleber nach dem Aushärten abstoßen. Begeh- und belegbar nach 24–36 h (je nach Temperatur und Luftfeuchte).

03 · Variante 2 – mit unterseitiger fermacell-Platte und Spachtelung

1Unterlage verlegen

fermacell Gipsfaser-Platten (Dicke nach Lastklasse) stumpf gestoßen im schleppenden Verband auf den Untergrund legen. Ausreichenden Fugenversatz untereinander und zur späteren MC Therm Lage einplanen.

2Kleber auftragen

fermacell™ Estrich-Kleber in Raupen im Abstand von ca. 100 mm auf die Unterlage; zusätzlich eine Raupe (≥ 5 mm) entlang jeder Plattenfuge der Unterlage.

3MC Therm Elemente aufkleben

Mäander- und Kreiselemente vollflächig einlegen; ein Fugenversatz der Elemente untereinander ist nicht nötig.

4Fixieren

Durch die Stege in die Unterlage schrauben – fermacell™ Schnellbauschrauben 3,9 × 30 oder Spreizklammern – im Raster ca. 150 × 250 mm, ca. 30 Stk./m². Verbindungsmittel dürfen nicht länger sein als der Gesamtaufbau (bei 22 + 10 mm = 32 mm).

5Reinigen & grundieren

Oberfläche trocken, staub- und fettfrei machen (Industriesauger), Kleberreste abstoßen. Elemente einschließlich der Nuten mit fermacell™ Tiefengrund grundieren (ca. 150–200 g/m²) und vollständig trocknen lassen.

6Heizrohr einlegen und Druckprobe

Rohr in die Nuten drücken, Heizkreise füllen und abdrücken. Die Rohre bleiben während Spachtelung und Austrocknung unter Wasserdruck.

7Nuten ausgießen (Q1)

fermacell™ Ansetzbinder abweichend von der Sackangabe mit 12–16,5 l Wasser je Sack klumpenfrei anmischen (alternativ Boden-Nivelliermasse nach Packungsangabe). Ausgießen und mit der Glättkelle flächenbündig abziehen, Kelle regelmäßig abschlagen. Richtwert ca. 1,4–1,7 kg/m² beim Mäanderelement (VA 150 mm), deutlich mehr im Bereich der Kreiselemente. Setzmaß 1–2 mm, nach 3–4 h Überzähne abstoßen.

8Oberfläche nach Belag

• Q1 – nach Trocknung geeignet für Fliesen.
• Q2 – zusätzlich fermacell™ Boden-Nivelliermasse ≤ 3 mm (mit Grundierung): schwimmendes Parkett, dicke Teppiche.
• Q3 – Nivelliermasse ≥ 3 mm: verklebtes Parkett, Teppich, Linoleum.

04 · Variante 3 – direkt auf bestehendem Untergrund verklebt

Als Sanierungslösung mit minimaler Aufbauhöhe werden die MC Therm Elemente vollflächig auf einen ebenen, tragfähigen und trockenen Bestandsuntergrund (z. B. Zement- oder Calciumsulfatestrich, festsitzende Fliesen) geklebt.

1Untergrund prüfen

Festigkeit, Restfeuchte, Ebenheit prüfen; lose Beläge, Trennmittel und Verunreinigungen entfernen, nach Vorgabe des Kleberherstellers grundieren.

2Elemente vollflächig verkleben

Mit einem für Gipsfaser auf dem jeweiligen Untergrund freigegebenen Klebstoffsystem (Herstellerangaben des Klebe-/Spachtelsystems beachten).

3Rohr einlegen, Druckprobe, spachteln

Anschließend grundieren und spachteln wie Variante 2, Schritte 5–8.

Rohransammlung vor dem Heizkreisverteiler

Reichen die Rundnuten der Kreiselemente nicht aus, Elemente nachfräsen (Ø 16 mm) oder aussparen. Frei geführte Rohre in Bündeln von max. 100 mm Breite in der unteren Lage fixieren, Abstand zwischen Einzelrohren ≥ 100 mm. Zwischenräume mit eingeklebten und fixierten Gipsfaser-Füllstücken in Elementhöhe (22 mm, z. B. aus 10 + 12,5 mm fermacell verklebt) schließen; anschließend ausgießen bzw. abdecken wie in der jeweiligen Variante.

Bewegungsfugen

Dehnungsfugen in der Fläche erst ab Raumlängen über 20 m. In Türdurchgängen bzw. an Fugen der Rohdecke: Unterfütterungsplatte (Breite > 100 mm), Elementlage mit ca. 5 mm Fuge, Bewegungsprofil im Belag.

05 · Inbetriebnahme & Belegreife

• Aufheizen: frühestens 24 h nach dem Ausgießen bzw. Verkleben vorsichtig beginnen und die Vorlauftemperatur über ca. 5 Tage stufenweise erhöhen – kein schockartiges Aufheizen. Für Lüftung ohne Zugluft sorgen.
• Belegreife: Kleber ausgehärtet, Spachtelmasse durchgetrocknet, Restfeuchte der Gipsfaserplatten ≤ 1,3 % (Darrmethode).
• Ebenheit: Höhenversatz an Stößen max. 2 mm; Stichmaße nach DIN 18202: 3 mm / 1 m, 5 mm / 2 m, 9 mm / 4 m.
• Oberflächentemperatur nach DIN EN 1264: Aufenthaltszone max. 29 °C, Randzone max. 35 °C; Vorgaben des Belagsherstellers haben Vorrang.
• Wärmedurchlasswiderstand des Belags inkl. Unterlage max. Rλ,B = 0,15 m²K/W; ohne festgelegten Belag mit 0,10 m²K/W auslegen.
• Nachfolgegewerke erst nach vollständiger Trocknung auf die Fläche lassen.

06 · Bodenbeläge

Fliesen & Naturstein

• Nur Dünnbettverfahren, kombiniert (Buttering-Floating), vollflächige Bettung; Fliesen nicht vorwässern, immer mit offener Fuge.
• Standardformate bis 33 cm mit fermacell™ Flexkleber.
• Feinsteinzeug (d ≥ 6 mm) bis 800 mm Kantenlänge in Variante 1 und 2 ohne Zusatzdämmung möglich; darüber eine zusätzliche verklebte fermacell-Lage erforderlich. Mit Zusatzdämmung bis 600 mm.
• Großformate: Rohdecke mit Durchbiegung ≤ l/500, freigegebenes Klebersystem, Feldgröße max. 40 m² bzw. 8 m Feldlänge.
• Auf Aufbauten mit Mineralwolle keine Natur-/Werksteine oder Terrakotta.

Parkett, Laminat, elastische Beläge

• Mehrschichtparkett schwimmend (ab Q2) oder verklebt (Q3) nach Herstellerangaben; Feuchtegehalt des Parketts einhalten.
• Dünne Beläge (PVC, Linoleum, dünne Teppiche): vollflächig spachteln/nivellieren, damit sich Stöße und Verbindungsmittel nicht abzeichnen. Wasserarme Klebstoffe verwenden.
• Zementäre Spachtel und Kleber nicht auf Dispersionsspachtel; alle Produkte aufeinander abstimmen.

Feuchträume

Geeignet für Wassereinwirkungsklasse W0-I und W1-I (DIN 18534), in W1-I mit vollflächiger Abdichtung: Fugen und Verbindungsmittel mind. Q1 mit fermacell™ Fugenspachtel schließen, Tiefengrund, fermacell™ Flüssigfolie mit eingebettetem Dichtband an Wand/Boden-Anschlüssen, Sockelbereich mit abdichten. Nicht für W2-I/W3-I und bodengleiche Duschen.

Für die fermacell™ Produkte gelten die jeweils aktuellen Verarbeitungsrichtlinien und Sicherheitsdatenblätter der James Hardie Europe GmbH. Normen, Fachregeln und die Vorgaben der Belags- und Rohrhersteller sind zusätzlich zu beachten. Technische Beratung: Mo–Fr 8–17 Uhr, +49 170 3861097, shop@mc-therm.de. Stand: 10/2026.
